삼성 vs SK ‘HBM 발열’ 제어 전략 — HBM은 왜 16층부터 뜨거울까 (2026)

탑은 높일수록 꼭대기가 뜨겁습니다. 메모리 반도체도 똑같습니다.

HBM(고대역폭 메모리)은 얇은 D램을 수직으로 16층까지 아파트처럼 쌓아 올린 칩입니다. 대역폭과 성능은 껑충 뛰었지만, 반갑지 않은 불청객이 따라왔습니다. 바로 치명적인 열입니다. 층과 층 사이에 갇힌 HBM 발열이 이제 AI 반도체 생태계 전체의 발목을 잡는 거대한 병목이 되었습니다.

왜 갑자기 열 관리가 이토록 큰 숙제가 됐을까요? 엔비디아 GPU 바로 옆에 바짝 붙어 돌아가는 HBM은 스스로도 엄청나게 뜨거울 뿐만 아니라, 옆에 있는 연산 칩의 열까지 고스란히 받습니다. 열이 빠져나갈 길이 막히면 반도체는 손상을 막기 위해 성능을 일부러 깎아내려야 합니다. 비싸게 쌓아 올린 성능을 열 때문에 고스란히 반납하는 셈입니다.

삼성전자와 SK하이닉스가 2026년 들어 앞다퉈 혁신적인 방열 해법을 공개한 결정적 이유가 바로 여기에 있습니다. 매우 흥미로운 점은, 같은 열 문제를 푸는 두 회사의 접근 방식이 확연히 달랐다는 사실입니다.

1. HBM은 왜 16층부터 열이 ‘갇히나’

미세 범프와 보호용 수지가 만드는 열 저항

발열의 원인을 이해하려면 HBM의 구조부터 뜯어봐야 합니다. HBM은 종이보다 얇게 간 D램 칩을 여러 장 포갠 뒤, 칩과 칩 사이를 수십 마이크로미터(µm) 크기의 아주 작은 납땜 범프(Micro-bump)로 잇습니다. 그리고 범프 사이의 빈틈은 칩을 보호하기 위해 에폭시 계열의 언더필 수지로 꽉 메웁니다.

문제는 이 적층 구조 자체가 열을 밖으로 잘 흘려보내지 못한다는 데 있습니다. 납땜 합금과 언더필 수지는 순수한 구리만큼 열전도율이 높지 않기 때문입니다. 결국 D램을 높이 쌓아 올릴수록 열이 밖으로 빠져나갈 길은 점점 더 멀어지고 좁아집니다.

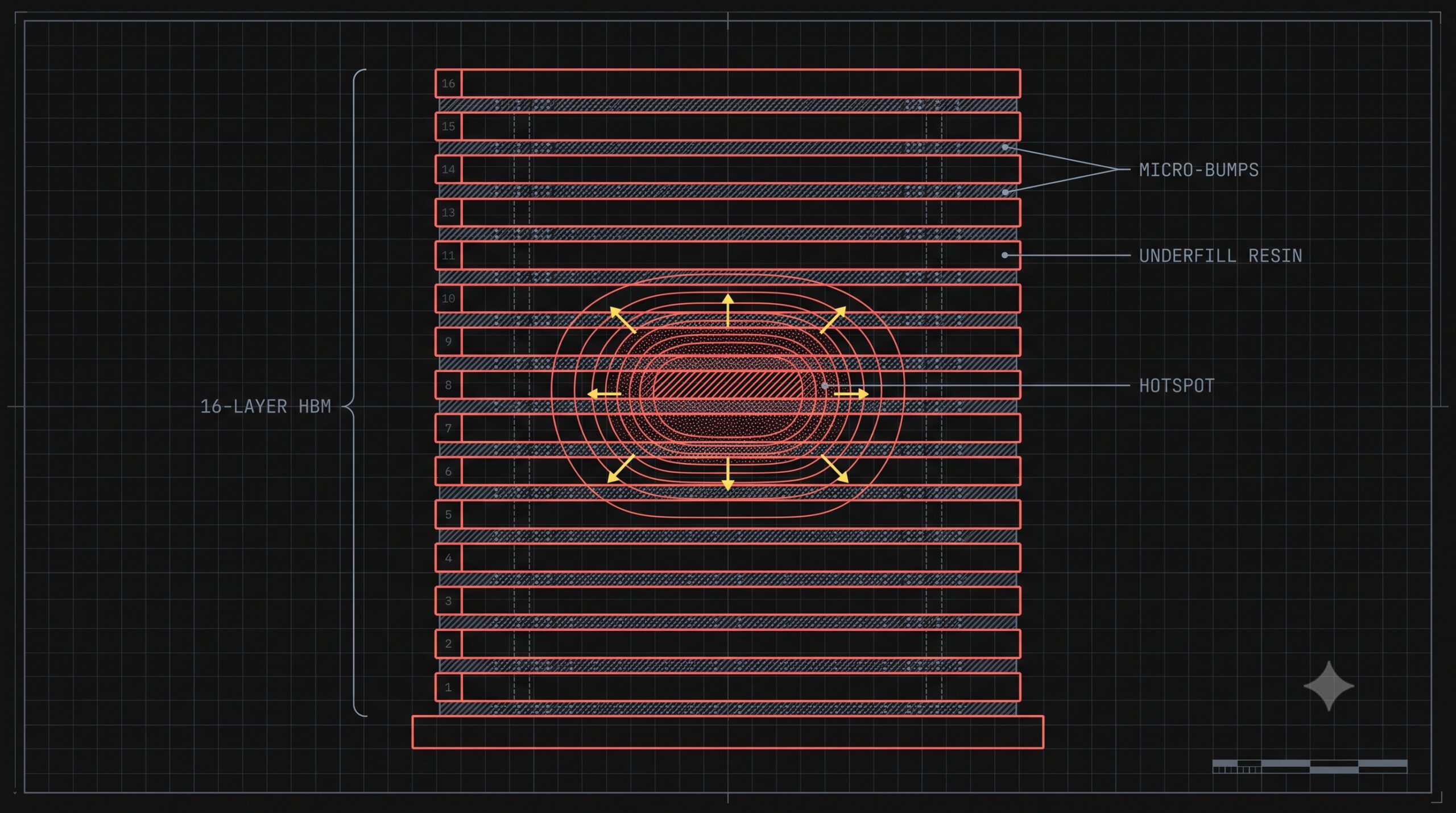

16층 핫스팟: 성능을 반납하게 만드는 과열

왜 하필 16층이 발열의 치명적인 분기점이 될까요? 8층이나 12층 적층까지는 기존 방열 패키징 방식으로도 그럭저럭 버틸 수 있었습니다. 하지만 16층, 나아가 20층으로 진입하면 한정된 면적에 열을 뿜어내는 열원(D램)이 거의 두 배로 빽빽하게 몰리게 됩니다.

냉각 조건은 그대로인데 내부 발열량만 기하급수적으로 커지는 셈입니다. 열이 임계점을 넘으면 서로의 열이 간섭하며 가장 취약한 중앙부에 ‘핫스팟(Hotspot)’이라 불리는 국소 과열 지점이 발생합니다. 이는 AI 데이터센터의 액침냉각 등 전력 효율화 기술이 다급하게 부상하는 맥락과 정확히 맞닿아 있습니다. 칩은 과열로 인한 타버림을 막기 위해 강제로 클럭 속도를 늦추고(쓰로틀링), 결과적으로 값비싼 HBM의 핵심인 ‘속도’를 포기해야 합니다.

솔직히 말해서 HBM 발열은 더 이상 차세대를 위한 ‘나중에 볼 문제’가 아닙니다. 당장 양산 수율과 칩 성능을 가로막는 가장 거대한 물리적 벽입니다.

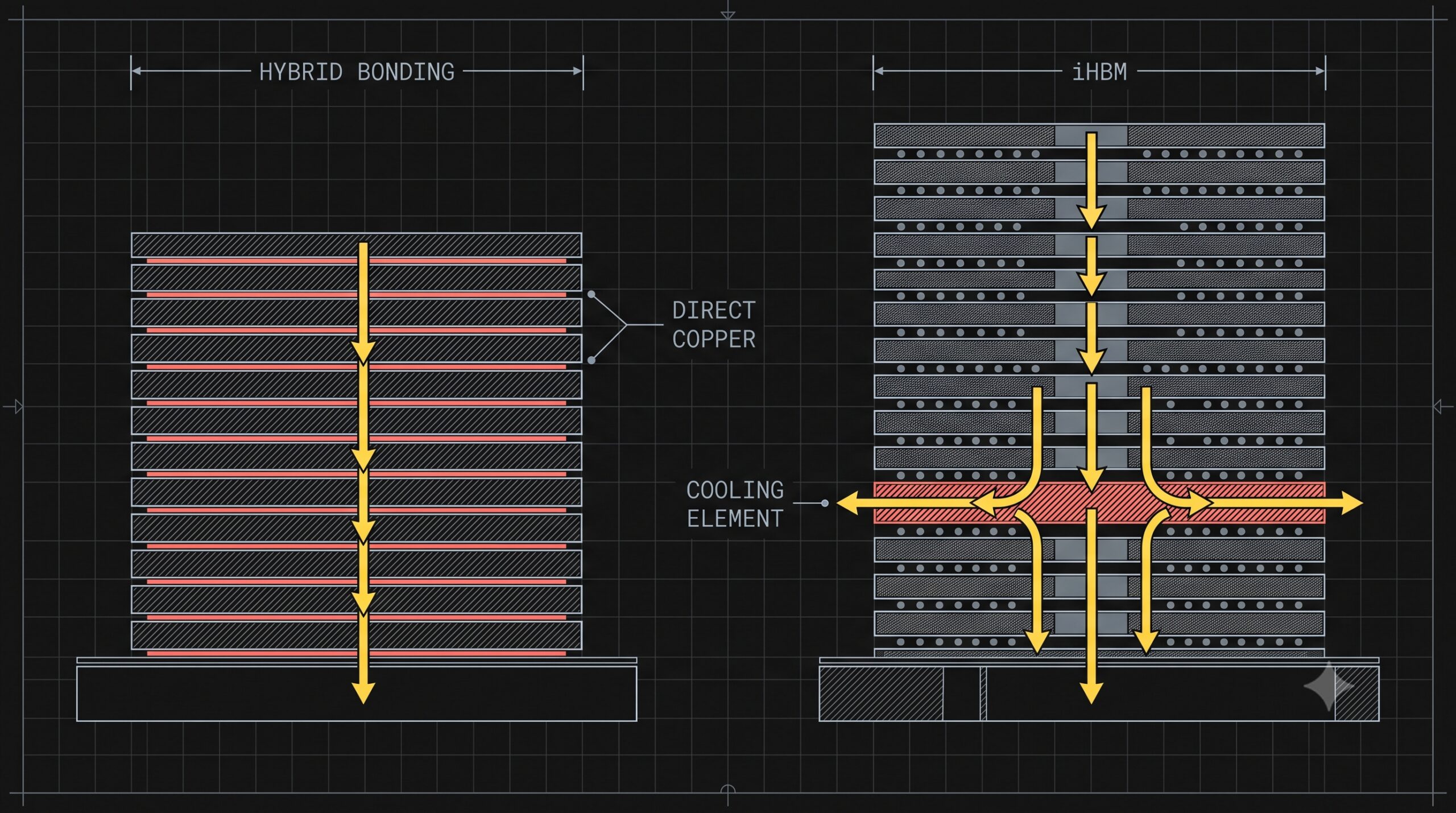

2. 삼성과 SK, 같은 열 앞에서 갈라진 길

이 지독한 열의 장벽 앞에서 한국의 두 메모리 거인은 완전히 다른 해법을 들고나왔습니다. 한 곳은 열을 가로막는 장애물을 아예 치워버렸고, 다른 한 곳은 막힌 곳에 새로운 배수관을 뚫었습니다.

삼성 하이브리드 본딩: 걸림돌을 아예 치운다

삼성전자의 거대한 승부수는 ‘하이브리드 본딩(Hybrid Bonding)’입니다. 칩과 칩 사이의 거추장스러운 납땜 범프를 아예 없애버리고, 열전도율이 압도적으로 높은 구리(Copper) 패드끼리 직접 포개어 맞붙이는 극한의 패키징 방식입니다.

열이 지나가는 길목에서 가장 큰 걸림돌이던 수지와 납땜이 사라지니 열은 막힘없이 외부로 방출됩니다. 게다가 범프 두께가 사라져 전체 칩의 높이도 15% 넘게 줄일 수 있습니다. 삼성은 올해 주요 국제 학회(IEEE 등)를 통해 이 방식이 기존 열압착(TC-NCF) 방식보다 핫스팟 온도를 획기적으로 낮춘다고 정량적 데이터를 입증했습니다. 당장의 양산 간극은 ‘HPB(히트 패스 블록)’라는 전용 방열 더미 부품을 삽입해 피크 온도를 35%가량 낮추며 징검다리를 놓는 중입니다.

SK하이닉스 iHBM: 막힌 곳에 열길을 뚫는다

반면, 시장 선두를 달리는 SK하이닉스는 이미 수율이 완벽하게 검증된 자사의 어드밴스드 MR-MUF 공정을 끝까지 밀어붙입니다. 공정을 뒤엎는 대신, 가장 뜨거운 부위에 열을 빼내는 냉각 소자(ICE)를 칩과 칩 사이에 슬쩍 끼워 넣는 iHBM 기술을 대안으로 제시했습니다.

이 특수 냉각 소자는 전기는 통하지 않으면서 열만 바깥으로 신속하게 배출하는 백본 역할을 합니다. 이 기술을 적용하면 기존 대비 열저항이 30% 이상 감소하는 극적인 효과를 냅니다. SK의 가장 큰 노림수는 “고객(엔비디아 등)이 기존의 검증된 설계를 무리하게 바꿀 필요가 없다”는 안정성입니다.

길은 다르지만 두 회사의 궁극적인 종착지는 놀랍게도 같습니다. 장기적으로 발열을 완벽히 통제해 GPU 연산 칩 바로 위에 HBM을 다이렉트로 쌓아 올리는 ‘3차원 통합 패키징(3D Integration)’ 시대를 선점하겠다는 동일한 꿈을 꾸고 있습니다.

3. HBM 발열 경쟁의 투자 인사이트

대역폭 경쟁에서 열관리 경쟁으로의 이동

글로벌 반도체 투자 자금의 시선은 이미 ‘누가 더 많이 쌓느냐’에서 ‘쌓아 올린 열을 누가 먼저 빼느냐’로 매섭게 이동하고 있습니다. 열을 완벽하게 제어해야만 적층 단수를 16단, 20단으로 늘릴 수 있고, 적층을 늘려야만 AI가 요구하는 용량과 대역폭을 맞출 수 있기 때문입니다.

업계에 공개된 차세대 HBM4의 목표치를 보면 이 방향성은 더욱 뚜렷해집니다. 전력 효율은 HBM3E 대비 40% 이상 높이고, 열저항은 14% 이상 깎아내야 하며, 대역폭은 2TB/s 이상을 달성해야 합니다. 이 모든 화려한 숫자들은 결국 데이터센터의 심각한 전력난 문제와 맞물린 ‘열 관리의 결과물’에 불과합니다.

주목받는 방열 공정과 소재 밸류체인

투자자들의 관심 역시 완성된 D램 칩 자체에서 ‘칩을 어떻게 붙이고 식히느냐’를 담당하는 후공정 밸류체인으로 확산되고 있습니다. 하이브리드 본딩 장비(CMP, 계측 장비), 고방열 언더필 소재, 특수 열전도 인터페이스 물질(TIM)을 다루는 소부장(소재·부품·장비) 기업들이 강렬한 재평가 대상이 된 이유입니다.

4. 양산 전 반드시 확인해야 할 리스크 팩터

탁월한 발열 제어 기술이 곧바로 실적 폭발로 직결된다는 보장은 없습니다. 시장은 장밋빛 ‘발표’가 아니라 혹독한 ‘양산 데이터’를 기다립니다.

• 양산 수율의 거대한 벽: 삼성이 주도하는 하이브리드 본딩은 원리는 깔끔하지만 공정 난이도가 극도로 까다롭습니다. 미세한 먼지 하나만 들어가도 칩 전체를 버려야 합니다. 수율이 받쳐주지 못하면 오히려 천문학적인 비용만 발생합니다.
• 적용 시점의 간극: SK하이닉스의 iHBM 역시 당장 HBM4(16단)에 전면 도입되기보다는 HBM5 세대부터 적용될 것이라는 관측이 지배적입니다. 기대와 실제 현실 적용 사이에 1~2년의 시차가 존재합니다.
• 원가 상승과 복잡도: 칩 사이에 냉각 소자를 끼워 넣거나 하이브리드 본딩 전용 라인을 새로 깔면 필연적으로 제조 단가가 폭등합니다. 열은 확실히 잡더라도 고객이 그 비용을 지불할 수 있느냐는 다른 문제입니다.
• 전방 수요 변동성: 가장 큰 전제조건입니다. AI 투자가 예상보다 식거나, SMR 등 대규모 무탄소 전력 인프라 구축이 지연되어 데이터센터 증설이 멈추면, 이 모든 고성능 HBM 기술 경쟁의 전제 자체가 흔들릴 수 있습니다.
